Themeneinführung
Niemals Arbeiten am Motorkühlsystem durchführen, wenn man nicht mit den notwendigen Handlungen vertraut ist und wenn nur ungeeignetes Werkzeug sowie falsche Betriebsmittel und Betriebsflüssigkeiten zur Verfügung stehen ! Gegebenenfalls alle Arbeiten bei einem Fachbetrieb durchführen lassen. SEAT empfiehlt Ihnen, sich an eine Vertragswerkstatt zu wenden.
Schwere Verletzungen können durch unsachgemäße Arbeiten verursacht werden.
Ergänzende Informationen und Warnhinweise:
● Vorbereitungen zu Arbeiten im Motorraum
● Zubehör, Teileersatz, Reparaturen und Änderungen
ACHTUNG
Motorkühlmittel ist giftig!
● Motorkühlmittel nur im verschlossenen Originalbehälter und an einem
sicheren Platz aufbewahren.
● Niemals leere Lebensmitteldosen, Flaschen oder andere Behälter zum
Aufbewahren von Motorkühlmittel benutzen, da Personen das enthaltene
Motorkühlmittel trinken könnten.
● Motorkühlmittel außerhalb der Reichweite von Kindern aufbewahren.
● Sicherstellen, dass der Anteil des richtigen Kühlmittelzusatzes entsprechend
der niedrigsten zu erwartenden Umgebungstemperatur vorgesehen
werden muss, in der das Fahrzeug betrieben wird.
● Bei extrem niedrigen Außentemperaturen kann das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht
mehr funktioniert, können Fahrzeuginsassen mit unzureichender Winterbekleidung
erfrieren.
Umwelthinweis
Kühlmittel und Kühlmittelzusätze können die Umwelt verschmutzen. Austretende Betriebsflüssigkeiten auffangen und fach- und umweltgerecht entsorgen.

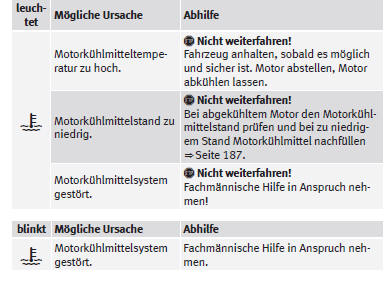

Warnleuchte Motorkühlmittel
Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten zur Funktionsprüfung kurz auf. Sie verlöschen nach wenigen Sekunden.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten kann zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verletzungen führen.
● Aufleuchtende Warnleuchten immer beachten.
● Niemals aufleuchtende Warnleuchten missachten.
● Fahrzeug anhalten, sobald es möglich und sicher ist.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten kann zu Fahrzeugbeschädigungen führen.
Hinweis
Am Bildschirm des tragbaren Navigationsgeräts (von SEAT geliefert) kann eine Kühlmitteltemperaturanzeige angezeigt werden.
Motorkühlmittelspezifikation
Das Motorkühlsystem ist werkseitig mit einer Mischung aus besonders aufbereitetem Wasser und einem mindestens 40-prozentigen Anteil des Motorkühlmittelzusatzes G 12 plus-plus (TL-VW 774 G) oder G 12 plus (TLVW 774 F) befüllt. Beide Motorkühlmittelzusätze sind an der lila Färbung zu erkennen.
Diese Mischung bietet nicht nur einen Frostschutz bis -25 ℃ (-13°F), sondern schützt auch die Leichtmetallteile im Motorkühlsystem vor Korrosion.
Außerdem verhindert die Mischung Kalkansatz und erhöht den Siedepunkt des Motorkühlmittels deutlich.
Der Anteil des Motorkühlmittelzusatzes muss zum Schutz des Motorkühlsystems immer mindestens 40 % betragen, selbst wenn bei warmem Wetter oder Klima kein Frostschutz benötigt wird.
Wenn aus klimatischen Gründen ein stärkerer Frostschutz erforderlich ist, kann der Anteil des Motorkühlmittelzusatzes erhöht werden. Der Anteil des Motorkühlmittelzusatzes darf jedoch nicht über 60 % liegen, da sich sonst der Frostschutz wieder verringert und sich die Kühlwirkung verschlechtert.
Beim Nachfüllen von Motorkühlmittel muss eine Mischung aus destilliertem Wasser und mindestens 40 % des Motorkühlmittelzusatzes G 12 plus-plus verwendet werden, um den optimalen Korrosionsschutz zu erhalten .
ACHTUNG
Mangelnder Frostschutz im Motorkühlmittelsystem kann zum Ausfall des Motors führen und dadurch schwere Verletzungen verursachen.
● Sicherstellen, dass der Anteil des richtigen Kühlmittelzusatzes
entsprechend
der niedrigsten zu erwartenden Umgebungstemperatur vorgesehen
werden muss, in der das Fahrzeug betrieben wird.
● Bei extrem niedrigen Außentemperaturen kann das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht
mehr funktioniert, können Fahrzeuginsassen mit unzureichender Winterbekleidung
erfrieren.
VORSICHT
Niemals Original-Motorkühlmittelzusätze mit anderen, nicht von SEAT freigegebenen Motorkühlmitteln mischen. Bei Vermischungen mit Fremdkühlmitteln drohen erhebliche Schäden am Motor und am Motorkühlsystem.
● Das Motorkühlmittel G 12 plus-plus kann mit G 12 plus und G 11 gemischt
werden.
● Wenn die Flüssigkeit im Motorkühlmittelausgleichsbehälter nicht lila ist,
sondern z. B. braun, wurde G 12 plus-plus bzw. G 12 plus mit einem anderen
Motorkühlmittel vermischt. In diesem Fall muss das Motorkühlmittel
umgehend gewechselt werden. Andernfalls können schwerwiegende Funktionsmängel
oder ein Motorschaden die Folge sein!
Umwelthinweis
Motorkühlmittel und Motorkühlmittelzusätze können die Umwelt verschmutzen.
Austretende Betriebsflüssigkeiten auffangen und fach- und umweltgerecht entsorgen.
Motorkühlmittelstand prüfen und Motorkühlmittel nachfüllen
Abb. 108 Im Motorraum: Markierung am Motorkühlmittelausgleichsbehälter.
Abb. 109 Im Motorraum: Deckel des Motorkühlmittelausgleichsbehälters.
Wenn der Motorkühlmittelstand zu gering ist, leuchtet die Warnleuchte des Motorkühlmittels auf.
Vorbereitungen
● Fahrzeug auf einer waagerechten und festen Fläche parken.
● Motor abkühlen lassen .
● Motorraumklappe öffnen .
● Der Ausgleichsbehälter des Motorkühlmittels ist am Symbol
auf dem
Deckel erkennbar Abb. 109.
Motorkühlmittelstand prüfen
● Motorkühlmittelstand bei kaltem Motor an der seitlichen Markierung
des Ausgleichsbehälters prüfen Abb. 108.
● Wenn der Flüssigkeitsstand im Behälter unterhalb der Minimal-Markierung
(„min“) ist, Motorkühlmittel nachfüllen. Bei warmem Motor kann der
Motorkühlmittelstand etwas über der Oberkante des markierten Bereichs
stehen.
Motorkühlmittel nachfüllen
● Immer das Gesicht, die Hände und Arme vor heißem Motorkühlmittel
oder Dampf schützen, indem ein geeigneter Lappen auf den Deckel des
Ausgleichbehälters gelegt wird.
● Den Deckel vorsichtig abschrauben .
● Nur neues Motorkühlmittel gemäß der SEAT-Spezifikation
nachfüllen .
● Motorkühlmittelstand muss sich innerhalb der Markierungen des
Ausgleichsbehälters
befinden Abb. 108. Nicht über die Oberkante des markierten
Bereichs auffüllen !
● Den Deckel fest zuschrauben.
● Falls in einem Notfall kein Motorkühlmittel gemäß der geforderten
Spezifikation zur Verfügung steht, keinen anderen Motorkühlmittelzusatz
verwenden! Stattdessen zunächst nur destilliertes Wasser auffüllen . Anschließend das richtige Mischungsverhältnis mit dem vorgeschriebenen
Motorkühlmittelzusatz schnellstmöglich wiederherstellen lassen.
ACHTUNG
Heißer Dampf oder Motorkühlmittel können schwere Verbrennungen verursachen.
● Niemals die Motorraumklappe öffnen, wenn sichtbar oder hörbar
Dampf oder Motorkühlmittel aus dem Motorraum austritt. Immer solange
warten, bis kein Dampf oder Motorkühlmittel mehr sichtbar oder hörbar
austritt.
● Den Motor immer vollständig abkühlen lassen, bevor die Motorraumklappe
vorsichtig geöffnet wird. Heiße Teile können bei Berührung die
Haut verbrennen.
● Wenn der Motor sich abgekühlt hat, ist vor dem Öffnen der Motorraumklappe
Folgendes zu beachten.
– Handbremse fest anziehen und den Schalthebel in die Neutralstellung
bringen.
– Fahrzeugschlüssel aus dem Zündschloss abziehen.
– Kinder stets vom Motorraum fernhalten und niemals unbeaufsichtigt
lassen.
● Das Motorkühlsystem steht bei heißem Motor unter Druck. Niemals
bei heißem Motor den Deckel des Motorkühlmittelausgleichsbehälters
öffnen. Dadurch kann Kühlmittel herausspritzen und schwere Verbrennungen
und Verletzungen verursachen.
– Den Deckel langsam und sehr vorsichtig entgegen dem Uhrzeigersinn
drehen und dabei leichten Druck nach unten auf den Deckel ausüben.
– Immer das Gesicht, die Hände und Arme vor heißem Motorkühlmittel
oder Dampf mit einem großen, dicken Lappen schützen.
● Beim Nachfüllen keine Betriebsflüssigkeiten auf Motorteile oder die
Abgasanlage gießen. Die vergossenen Betriebsflüssigkeiten können einen
Brand verursachen. Unter gewissen Umständen kann das Ethylenglycol
des Motorkühlmittels Feuer fangen.
VORSICHT
● Nur destilliertes Wasser zum Nachfüllen verwenden! Alle anderen Wasserarten
können aufgrund der enthaltenen chemischen Bestandteile erhebliche
Korrosionsschäden im Motor verursachen. Das kann auch zum Ausfall
des Motors führen. Wenn ein anderes Wasser als destilliertes Wasser nachgefüllt
worden ist, sollte umgehend die Flüssigkeit im Motorkühlsystem
vollständig vom Fachbetrieb erneuert werden.
● Motorkühlmittel nur bis zur Oberkante des markierten Bereichs auffüllen Abb. 108. Überschüssiges Motorkühlmittel wird sonst bei Erwärmung aus
dem Motorkühlsystem gedrückt und kann zu Beschädigungen führen.
● Bei größerem Motorkühlmittelverlust Motorkühlmittel nur bei ganz abgekühltem
Motor einfüllen. Ein größerer Motorkühlmittelverlust lässt auf
Undichtigkeiten im Motorkühlsystem schließen. Motorkühlsystem unverzüglich
von einem Fachbetrieb prüfen lassen. Andernfalls kann ein Motorschaden
die Folge sein!
● Beim Nachfüllen von Betriebsflüssigkeiten darauf achten, dass die richtigen
Behälter befüllt werden. Beim Verwenden falscher Betriebsflüssigkeiten
können schwerwiegende Funktionsmängel und ein Motorschaden die
Folge sein!
