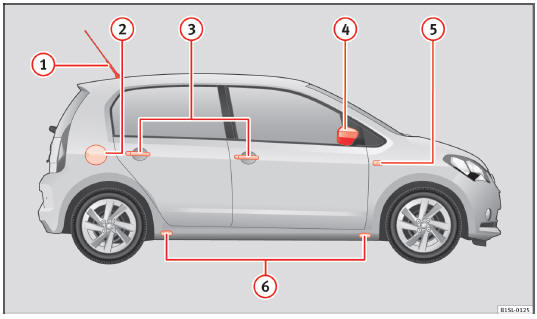

Abb. 1 Übersicht der Fahrzeugseite.
Legende zur Abb. 1:
1. Dachantenne
2. Tankklappe
3. Türöffnungshebel außen
4. Außenspiegel
5. Zusätzliche Blinkleuchte
6. Aufnahmepunkte für den Wagenheber
Zu den vorderen Sicherheitsgurten
Je nach Fahrzeug können diese bestehen
aus:
Gurtstraffern der Aufrollvorrichtung
für die vorderen Sicherheitsgurte;
Gurtkraftbegrenzer
Frontairbags der Fahrer- und Beifahrerseite.
Die Rückhaltesysteme funktionieren bei
einem Frontaufprall einzeln oder zusammen.
Je na ...
Behälter der Scheibenwaschanlage
Auffüllen:
Motor abgestellt:
öffnen Sie den Stopfen 3;
ziehen Sie den ausziehbaren Stutzen bis
zum Anschlag nach oben;
füllen Sie auf, bis die Flüssigkeit sichtbar
wird;
drücken Sie den Stutzen wieder ein und
bringen Sie dann den Tankdeckel wieder
an.
...
Notverriegelung der Türen
Abb. 13 Notverriegelung der Tür
Auf der Stirnseite der Türen, die keinen Schließzylinder haben, befindet sich
ein
Notverschließmechanismus " Abb. 13 -
, der nur nach dem Öffnen der Tür sichtbar
ist.
Verriegelung
Den Schüssel in den Schlitz " Abb. ...
