Allgemeine Informationen
Das Infotainment System bietet Ihnen Informationen und Unterhaltung auf dem neuesten Stand der Technik.
Im Radio können über die Radiosendertasten [1...6] ganz einfach bis zu 36 AM-/FM- oder DAB-Radiosender (nur Modell A) auf sechs Seiten gespeichert werden.
Der eingebaute CD-Player kann Audio- CDs und MP3-/WMA-CDs abspielen, während der USB-Player Musik von angeschlossenen USBSpeichergeräten und iPods wiedergeben kann.
Darüber hinaus lassen sich tragbare Musik-Player an den externen Audioeingang anschließen, um die erstklassige Klangqualität des Infotainment Systems voll auszunutzen.
Der digitale Soundprozessor bietet Ihnen eine Reihe von voreingestellten Equalizer-Modi zur Klangoptimierung.
Das System lässt sich über die ausgeklügelte Einstellung per Smart Displayer und Multifunktions-Drehregler leicht an Ihre persönlichen Wünsche anpassen.
■ Das Kapitel „Übersicht“ enthält eine
einfache Übersicht über die Funktionen
des Infotainment Systems
und eine Zusammenfassung aller
Bedienelemente.
■ Im Abschnitt „Bedienung“ wird die
grundlegende Steuerung des Infotainment
Systems erklärt.
Bildschirmanzeige
Die tatsächliche Bildschirmanzeige kann von den Abbildungen in der Bedienungsanleitung abweichen, da diese von der jeweiligen Gerätekonfiguration und Fahrzeugspezifikation abhängig ist.

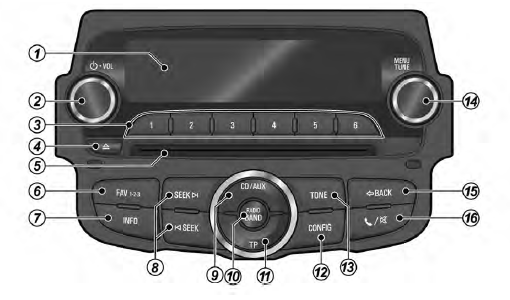

Bedienelementeübersicht
Modell A: Radio/DAB + CD/MP3 + USB/iPod + AUX
Modell B: Radio + CD/MP3 + USB/ iPod + AUX
1. Anzeige
Display zur Anzeige von Wiedergabe-/
Empfangs-/Menüstatus
und Informationen.
2. EIN/AUS [] / LAUTSTÄRKE
[VOL]
◆ Zum Ein- und Ausschalten des
Systems den Multifunktionsknopf
drücken.
◆ Zum Einstellen der Gesamtlautstärke
den Multifunktionsknopf
drehen.
3. Radiosendertasten [1...6]
◆ Eine dieser Tasten lange
drücken, um den aktuellen Sender
auf der aktuellen Favoritenseite
zu speichern.
◆ Eine dieser Tasten kurz
drücken, um den unter dieser
Taste gespeicherten Sender
auszuwählen.
4. AUSWERFEN []
Diese Taste drücken, um die Disk
auszuwerfen.
5. CD-Schlitz
Der Schlitz, in den die CDs eingeschoben
bzw. aus dem sie herausgenommen
werden.
6. Taste FAVOURITE [FAV1-2-3]
Zum Auswählen einer Seite mit
gespeicherten Lieblingssendern
diese Taste drücken.
7. Taste INFORMATION [INFO]
◆ Diese Taste drücken, um bei
der CD-/MP3- oder USB-/iPod-
Wiedergabe Dateiinformationen
anzuzeigen.
◆ Bei Verwendung der Radiofunktion
werden Informationen
zum Radiosender und dem aktuellen
Titel angezeigt.
8. SEEK-Tasten
◆ Diese Tasten während der Wiedergabe
von Radio- oder DABSendern
(Digital Audio Broadcasting:
nur Modell A) drücken,
um automatisch Sender mit klarem
Empfang zu suchen. Durch
langes Drücken dieser Tasten
kann die Sendefrequenz auch
manuell gewählt werden.
◆ Bei der CD-/MP3- oder USB-/
iPod-Wiedergabe diese Tasten
drücken, um sofort zum vorigen
bzw. nächsten Titel zu springen.
Diese Tasten gedrückt halten,
um den aktuellen Titel schnell
vor- bzw. zurückzuspulen.
9. Taste CD/AUX
Diese Taste drücken um die Audiofunktion
CD/MP3, USB/iPod
oder AUX auszuwählen.
10. Taste RADIO BAND
Zwischen den Funktionen AM/FM
und DAB (Digital Audio Broadcasting:
nur Modell A) wechseln.
11. Taste TP
Schaltet bei Verwendung der FMRDS-
Funktion die TP-Funktion
(Traffic Programme) ein- bzw.
aus.
12. Taste CONFIG
Diese Taste drücken, um das
Systemkonfigurationsmenü aufzurufen.
13. Taste TONE
Taste drücken, um das Klangeinstellungsmenü
aufzurufen.
14. MENU-TUNE-Multifunktionsknopf
◆ Diese Taste drücken, um das
aktuelle Menü anzuzeigen oder
Konfigurationseinstellungen
und -werte zu bestätigen.
◆ Den Multifunktionsknopf drehen,
um zwischen Menüs oder
Konfigurationswerten zu wechseln
bzw. diese zu ändern.
15. Taste PBACK
Bricht die Eingabe ab oder kehrt
zum vorigen Menü zurück.
16. TELEFON [] / STUMM []
Taste drücken, um die Stummschaltung
ein- und auszuschalten.
Audiofernbedienung am Lenkrad: Option
1. Lautstärke [+/-]
◆ Tasten drücken, um die Wiedergabe
schrittweise lauter
bzw. leiser zu stellen.
◆ Tasten gedrückt halten, um die
Lautstärke schnell zu erhöhen
bzw. zu verringern.
2. [SEEK]
◆ Taste drücken, um den eingestellten
Radiosender oder den
laufenden Musiktitel zu wechseln.
◆ Taste gedrückt halten, um die
Frequenz schnell aufwärts abzusuchen
bzw. um den aktuellen
Musiktitel vorzuspulen.
3. MODE
Taste drücken, um die Audiofunktion
Radio, AUX oder CD/MP3/
USB/iPod (nur Modell A) auszuwählen.
4. Ein/Aus [PWR] / STUMM
Einschalten: Diese Taste
drücken.
Ausschalten: Ausschalten: Diese Taste länger als 1 Sekunde gedrückt halten.
Stummschaltung: Die Taste während der Musikwiedergabe drücken, um die Stummschaltung ein- bzw. auszuschalten.
Bedienung
Tasten und Bedienelemente
Das Infotainment System wird über die Funktionstasten, den drehbaren Multifunktionsknopf und die auf dem Bildschirm angezeigten Menüs bedient.
Das System kann mit folgenden Tasten und Bedienelementen gesteuert werden: ■ Tasten und Multifunktionsknopf am Infotainment System ■ Die Fernbedientasten am Lenkrad
Ein-/Ausschalten des Systems
Zum Einschalten des Systems die Taste EIN/AUS [] drücken.
Beim Einschalten wird der zuletzt eingestellte Sender oder Titel wiedergegeben.
Zum Ausschalten des Systems die Taste EIN/AUS [] drücken.
Lautstärkeregelung
Zum Einstellen der Lautstärke den Regler [VOL] drehen.
■ Die Lautstärke lässt sich auch über
die Lautstärketasten [+/-] am Lenkrad
regeln.
■ Die aktuell eingestellte Lautstärke
wird angezeigt.
■ Beim Einschalten des Infotainment
Systems wird die zuletzt gewählte
Lautstärke eingestellt (sofern diese
nicht die zulässige Lautstärke beim
Einschalten überschreitet).
Max. Lautstärke bei hohen
Temperaturen
Wenn die Innentemperatur des Radios
sehr hoch ist, wird die maximal
einstellbare Lautstärke vom Infotainment
System beschränkt.
Gegebenenfalls wird die Lautstärke automatisch verringert.
Klangeinstellungen
Die Klangeinstellungen lassen sich über das Menü Tone settings unterschiedlich einstellen, je nach den verfügbaren Funktionen des FM/AModer DAB-Radios (letzteres nur bei Modell A) und der verschiedenen Audio- Player.
Im betreffenden Betriebsmodus die Taste TONE drücken.
Den gewünschten Klangeinstellungsmodus durch Drehen des Multifunktionsknopfs MENU-TUNE wählen und dann auf MENU-TUNE drücken.
Den gewünschten Klangregelungswert durch Drehen des Multifunktionsknopfs MENU-TUNE wählen und dann auf MENU-TUNE drücken.
Die aktuell ausgewählte Option kann durch langes Drücken der Taste MENU-TUNE im Klangeinstellungsmodus initialisiert werden. Durch langes Drücken der Taste TONE werden alle Optionen des Klangeinstellungsmodus initialisiert.
Menü "Klangeinstellungen"
■ Bass: Das Basspegel kann auf
einen Wert zwischen -12 und +12
eingestellt werden.
■ Midrange/Mitten: Der Midrange-
Pegel kann auf einen Wert zwischen
-12 und +12 eingestellt werden.
■ Treble/Höhen: Der Höhenregler
kann auf -12 bis +12 eingestellt
werden.
■ Fader: Bei Fahrzeugmodellen mit
sechs Lautsprechern lässt sich die
Balance vorne/hinten auf 15 vorne
bis 15 hinten einstellen.
■ Balance: Die Balance der linken/
rechten Lautsprecher kann auf 15
links bis 15 rechts eingestellt werden.
■ EQ (Equalizer): Der Klangstill kann
deaktiviert bzw. festgelegt werden
(AUS ↔ Pop ↔ Rock ↔ Klassik ↔
Talk ↔ Country).
Funktionsauswahl
FM/AM-Radio oder DAB (nur Modell A)
Die Taste RADIO BAND drücken, um die Funktion AM/FM-Radio bzw. DAB (nur Modell A) auszuwählen.
Die Menüs FM menu (FM-Menü)/AM menu (AM-Menü) und DAB menu (DAB-Menü) mit Optionen für die Senderauswahl werden über die Taste MENU-TUNE geöffnet.
Wiedergabe von CD/MP3/USB/iPod oder externer Audioquelle (AUXEingang)
Mehrmals auf die Taste CD/AUX drücken, um zwischen den Wiedergabefunktionen CD für Audio-/MP3- CD und je nach angeschlossenem Gerät USB bzw. iPod umzuschalten (CD/MP3 → AUX → USB/iPod → CD/ MP3 ...).
Am Lenkrad die Fernbedienungstaste MODE drücken, um den gewünschten Modus zu wählen.
Die Taste MENU-TUNE drücken, um das Menü mit Optionen zur jeweiligen Funktion bzw. das betreffende Gerätemenü zu öffnen.
Personalisierung
Wichtigste Tasten/
Multifunktionsknopf
Unter Settings (Einstellungen) sind
folgende Tasten und Bedienelemente
verfügbar:
(12) Taste CONFIG
Diese Taste drücken, um das Menü
Settings (Einstellungen) aufzurufen.
(14) MENU-TUNE-Multifunktionsknopf
■ Den Multifunktionsknopf drehen,
um zu einem Menü oder Konfigurationspunkt
zu wechseln.
■ Die Taste drücken, um die Bedienungsseite
des aktuellen Menüs
bzw. Konfigurationseintrags mit
mehr Einzelheiten auszuwählen/zu
öffnen.
(15) Taste BACK
Bricht die Eingabe ab oder kehrt zur
vorigen Seite/zum vorigen Menü zurück.
Personalisierung über das
Einstellungsmenü
■ Die Einstellungsmenüs und Funktionen
können sich je nach Fahrzeugmodell
unterscheiden.
■ Referenz: Nachstehend finden Sie
eine Übersichtstabelle zum Menü
Einstellungen.
[Beispiel] Systemeinstellungen → Datum und Uhrzeit → Datum einstellen: 25. Mai 2012
Die Taste CONFIG drücken, um das Menü Settings (Einstellungen) aufzurufen.
Die Informationen für das Menü Settings (Systemeinstellungen) in der folgenden Tabelle nachschlagen, dann das gewünschte Settings-Menü durch Drehen des Multifunktionsknopfes MENU-TUNE auswählen und die Taste MENU-TUNE drücken.
■ Zeigt die Detailliste des betreffenden
Einstellungsmenü oder Funktionsstatus
an.
■ Wenn die Detailliste ein weiteres
Untermenü aufweist, kann dieser
Vorgang wiederholt werden.
Den Multifunktionsknopf MENUTUNE drehen, um den gewünschten Konfigurationswert bzw. Funktionsstatus zu wählen, und dann die Taste MENU-TUNE drücken.
■ Wenn die entsprechende Detailliste
über mehrere Einträge verfügt,
diesen Vorgang wiederholen.
■ Den entsprechenden Konfigurationswert
festlegen/eingeben bzw.
den Funktionsstatus ändern.
Übersichtstabelle: Einstellungen [Sprachen]
Gewünschte Sprache auswählen.
[Time Date (Uhrzeit & Datum)]
Set time (Uhrzeit einstellen): Stunden und Minuten der aktuellen Uhrzeit manuell festlegen.
Set date (Datum festlegen): Aktuelles Jahr/Monat/Datum manuell festlegen.
Set time format (Zeitformat festlegen): Zeitanzeige im 12- oder 24-Sunden-Format wählen.
Set date format (Datumsformat festlegen): Anzeigeformat für das Datum festlegen.
JJJJ.MM.TT: 2012 Mai 23
TT/MM/JJJJ: 23. Mai 2012
MM/TT/JJJJ: Mai 23, 2012
RDS clock synchronization (RDSZeitsynchronisation): Ein oder Aus auswählen.
[Radioeinstellungen]
Maximale Anfangslautstärke:
Maximale Einschaltlautstärke manuell
festlegen.
Radio favourites (Radio-Favoriten): Anzahl der Favoritenseiten manuell festlegen.
RDS options (RDS-Optionen): RDSOptionen festlegen.
■ RDS: Ein/Aus (RDS-Funktion einbzw.
ausschalten).
■ Regionalisierung: Ein/Aus (Regionalisierung
ein- bzw. ausschalten).
■ Lauftext anhalten: On/Off (Funktion
Lauftext anhalten ein- bzw. ausschalten).
■ TA-Lautstärke: Lautstärke der Verkehrsdurchsagen
festlegen.
DAB-Einstellungen (nur Modell A):
RDS-Optionen einstellen.
■ Automatische Ensemble-
Verknüpfung: Ein/Aus (Automatische
Ensemble-Verknüpfung einbzw.
ausschalten).
■ Automatische DAB-FMVerknüpfung:
Ein/Aus (automatische
DAB-FM-Verknüpfung einbzw.
ausschalten).
■ Dynamische Audioanpassung: Ein/
Aus (dynamische Audioanpassung
ein- bzw. ausschalten).
■ Bandauswahl: Both (beide), L-band
oder Band III einstellen.
Restore factory settings (Werkseinstellungen wiederherstellen):
Alle Einstellungen auf die Standard- Einstellungen zurücksetzen.
