Škoda Citigo: Motorraumklappe öffnen und schließen - Motorraum - Prüfen und Nachfüllen - Betriebshinweise - Škoda Citigo BetriebsanleitungŠkoda Citigo: Motorraumklappe öffnen und schließen

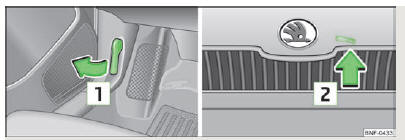

Skoda Citigo. Abb. 95 Motorraumklappe entriegeln
Abb. 95 Motorraumklappe entriegeln

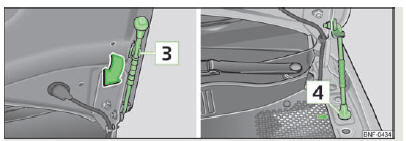

Skoda Citigo. Abb. 96 Motorraumklappe sichern
Abb. 96 Motorraumklappe sichern

Motorraumklappe öffnen

Am Entriegelungshebel 1 unterhalb der Schalttafel in Pfeilrichtung ziehen

  • Vor dem Öffnen der Motorraumklappe sicherstellen, dass die Scheibenwischerarme nicht von der Frontscheibe abgeklappt sind, da sonst Lackschäden entstehen können.
  • Den Entriegelungshebel in Pfeilrichtung 2 drücken " Abb. 95, die Motorraumklappe wird entriegelt.
  • Die Motorraumklappe fassen und anheben
  • Die Klappenstütze aus der Halterung 3 in Pfeilrichtung nehmen " Abb. 96 und die geöffnete Klappe sichern, indem das Ende der Klappenstütze in die Öffnung 4 gesetzt wird.

Motorraumklappe schließen

  • Die Motorraumklappe etwas anheben und die Klappenstütze aushängen. Die Klappenstütze in die dafür vorgesehene Halterung 3 drücken.
  • Die Motorraumklappe aus etwa 20 cm Höhe in die Verriegelung des Schlossträgers fallen lassen - die Klappe nicht nachdrücken!
  • Prüfen, ob die Motorraumklappe richtig geschlossen ist.
