Škoda Citigo: Frontscheinwerfer

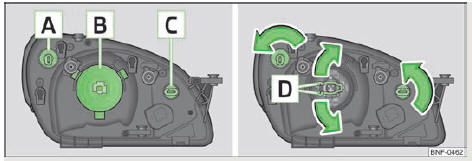

Abb. 120 Scheinwerfer links - Motorraum: Anordnung / Lampenausbau
Vor dem Lampenwechsel im Frontscheinwerfer die Motorraumklappe öffnen
Glühlampenanordnung im Frontscheinwerfer
- Blinklicht vorn
- Abblendlicht und Fernlicht
- Standlicht und Tagfahrlicht
Glühlampe für Blinklicht vorn wechseln
- Den Lampenhalter A " Abb. 120 bis zum Anschlag entgegen dem Uhrzeigersinn drehen und herausnehmen.
- Die defekte Glühlampe in die Fassung drücken, entgegen dem Uhrzeigersinn drehen und herausnehmen.
- Eine neue Glühlampe in die Fassung drücken und bis zum Anschlag im Uhrzeigersinn drehen.
- Den Lampenhalter mit der ausgewechselten Glühlampe in den Scheinwerfer einsetzen und im Uhrzeigersinn bis zum Anschlag drehen.
Glühlampe für Abblendlicht und Fernlicht wechseln
- Den Stecker an der Glühlampe B " Abb. 120 abziehen.
- Die Gummiabdeckung abnehmen.
- Die Sicherungsbügel D in Richtung Scheinwerfer drücken und dann in Richtung der Pfeile aushaken.
- Die Glühlampe herausnehmen und eine neue Glühlampe so einsetzen, dass die Fixiernasen des Glühlampensockels in die Aussparungen am Scheinwerfer passen.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Glühlampe für Standlicht vorn und Tagfahrlicht wechseln
- Den Lampenhalter C " Abb. 120 bis zum Anschlag entgegen dem Uhrzeigersinn drehen und herausnehmen.
- Die defekte Glühlampe aus der Fassung herausnehmen.
- Eine neue Glühlampe in die Fassung einsetzen.
- Den Lampenhalter mit der ausgewechselten Glühlampe in den Scheinwerfer einsetzen und im Uhrzeigersinn bis zum Anschlag drehen.
Glühlampen
Ein Glühlampenwechsel erfordert ein gewisses handwerkliches Geschick. Daher
empfehlen wir, bei Unsicherheiten einen Glühlampenwechsel von einem Fachbetrieb
durchführen zu lassen oder ...
Glühlampe für Seitenblinkleuchte wechseln
Abb. 121 Rechte Seite: Glühlampe der Blinkleuchte wechseln
Die Seitenblinkleuchte in Pfeilrichtung 1 " Abb. 121 schieben.
Die Blinkleuchte aus der Karosserie in Pfeilrichtung 2 heraushe ...
