Griff entriegeln, Lenkrad einstellen, Griff einrasten und darauf achten, dass er komplett verriegelt ist. Lenkrad nur bei stehendem Fahrzeug einstellen.
Airbag-System, Zündschlossstellungen.
Instrumententafelübersicht

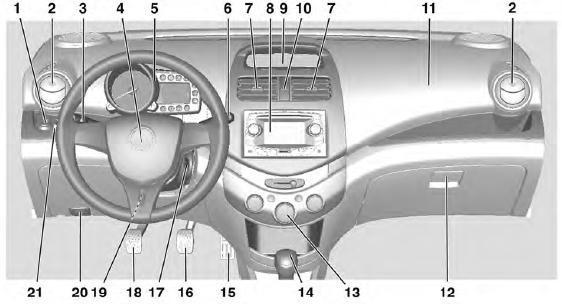

Bauart 1
1 Elektrische Spiegeleinstellung
2 Seitliche Belüftungsdüsen
3 Außenbeleuchtung
4 Hupe
Fahrer-Airbag
5 Instrument
6 Wisch- und Waschanlage
7 Mittlere Belüftungsdüsen
8 Infotainment System
9 Kontrollleuchten
10 Warnblinker
11 Beifahrer-Airbag
12 Handschuhfach
13 Klimatisierungssysteme
14 Wählhebel, Schaltgetriebe
Automatikgetriebe
15 Gaspedal
16 Bremspedal
17 Zündschloss
18 Kupplungspedal
19 Lenkradeinstellung
20 Entriegelungsgriff der
Motorhaube
21 Leuchtweitenregulierung

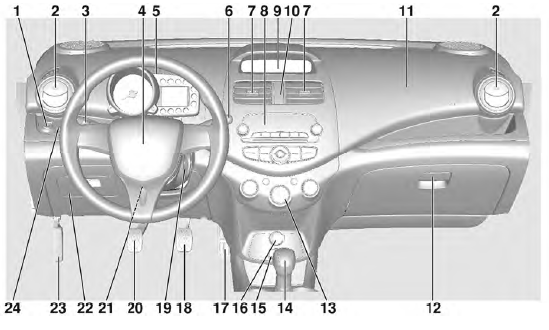

Bauart 2
1 Elektrische Spiegeleinstellung
2 Seitliche Belüftungsdüsen
3 Außenbeleuchtung
4 Hupe
Fahrer-Airbag
5 Instrument
6 Wisch- und Waschanlage
7 Mittlere Belüftungsdüsen
8 Infotainment System
9 Kontrollleuchten
10 Warnblinker
11 Beifahrer-Airbag
12 Handschuhfach
13 Klimatisierungssysteme
14 Wählhebel, Schaltgetriebe
Wählhebel,
Automatikgetriebe
15 AUX-Eingang, USBEingang
16 Zubehörsteckdose
17 Gaspedal
18 Bremspedal
19 Zündschloss
20 Kupplungspedal
21 Lenkradeinstellung
22 Sicherungsabdeckung
23 Entriegelungsgriff der
Motorhaube
24 Leuchtweitenregulierung
Außenbeleuchtung
Lichtschalter drehen
OFF = Alle Leuchten sind aus.
= Die Rückleuchten, die
Kennzeichenleuchten
und die Instrumententafelbeleuchtung
sind eingeschaltet.
= Das Abblendlicht und alle
oben genannten Leuchten
sind eingeschaltet.
Beleuchtung.
Lichthupe, Fernlicht und Abblendlicht
Zum Umschalten von Abblendlicht auf Fernlicht Hebel nach vorne drücken.
Zum Umschalten auf Abblendlicht Hebel nochmals nach vorne drücken oder ziehen.
Fernlicht, Lichthupe.
Warnblinker
Betätigung mit Taste .
Warnblinker.
Blinker
Hebel nach oben = Rechts Hebel nach unten = Links Blinker.
Hupe
drücken.
Kraftstoffvorratsanzeige
Abb. 4 Kraftstoffvorratsanzeige
Die Kraftstoffvorratsanzeige arbeitet nur bei eingeschalteter Zündung.
Der Tankinhalt beträgt etwa 35 Liter. Wenn der Kraftstoffvorrat im
Kraftstoffbehälter
den Reservebereich erreicht, erscheint im Kombi-Instrument das Warnsymbol
" A ...
Fahrzeugbatterie
Themeneinführung
Die Fahrzeugbatterie ist Bestandteil der elektrischen Anlage im Fahrzeug.
Niemals Arbeiten an der elektrischen Anlage durchführen, wenn man nicht
mit den notwendigen Handlungen und den allgemein gültigen
Sicherheitsvorkehrungen
vertraut ist und wenn ungeeignet ...
Spiegeleinstellung
Innenspiegel
Zur Reduzierung der Blendwirkung
den Hebel an der Unterseite des
Spiegelgehäuses ziehen.
Innenspiegel.
Außenspiegel
Einfach den Stellhebel in die gewünschte
Richtung ziehen, um die
Spiegelwinkel einzustellen.
Konvexe Außenspiegel, Elektrisches
Ein ...
