Themeneinführung
Aufgrund ständiger Weiterentwicklungen des Fahrzeugs, ausstattungsabhängiger Zuordnungen der Sicherungen und der gemeinsamen Absicherung mehrerer Verbraucher über eine Sicherung ist eine aktuelle Übersicht der Sicherungsplätze eines elektrischen Verbrauchers zum Zeitpunkt der Drucklegung nicht möglich. Informationen über Details der Sicherungsbelegung sind bei einer SEAT-Vertragswerkstatt erhältlich.
Grundsätzlich können mehrere Verbraucher gemeinsam über eine Sicherung abgesichert sein. Umgekehrt können zu einem Verbraucher mehrere Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ursache für den Fehler behoben wurde. Wenn eine neu eingesetzte Sicherung nach kurzer Zeit wieder durchbrennt, muss die elektrische Anlage von einem Fachbetrieb geprüft werden.
Ergänzende Informationen und Warnhinweise:
● Vorbereitungen zu Arbeiten im Motorraum
ACHTUNG
Hochspannung in der elektrischen Anlage kann Stromschläge, schwere
Verbrennungen und den Tod verursachen!
● Niemals die elektrischen Leitungen der Zündanlage berühren.
● Kurzschlüsse in der elektrischen Anlage vermeiden.
ACHTUNG
Das Benutzen von ungeeigneten Sicherungen, das Reparieren von Sicherungen und das Überbrücken eines Stromkreises ohne Sicherungen können einen Brand und schwere Verletzungen verursachen.
● Niemals Sicherungen einbauen, die eine höhere Absicherung besitzen.
Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe
und gleicher Aufdruck) und gleicher Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metallstreifen, eine Büroklammer
oder Ähnliches ersetzen.
VORSICHT
● Um Beschädigungen an der elektrischen Anlage im Fahrzeug zu vermeiden,
müssen vor dem Wechseln einer Sicherung immer die Zündung, das
Licht und alle elektrischen Verbraucher ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein.
● Wenn eine Sicherung durch eine stärkere Sicherung ersetzt wird, können
Schäden auch an anderer Stelle der elektrischen Anlage auftreten.
● Geöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz
und Nässe geschützt werden. Schmutz und Nässe in den Sicherungskästen
können Beschädigungen an der elektrischen Anlage verursachen.
Hinweis
Zu einem Verbraucher können mehrere Sicherungen gehören.
Hinweis
Mehrere Verbraucher können gemeinsam über eine Sicherung abgesichert sein.
Sicherungen im Fahrzeug
Abb. 142 Auf der Fahrerseite unter der Instrumententafel: Abdeckung des Sicherungskastens.
Abb. 143 Im Motorraum: Abdeckung des Sicherungskastens.
Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe und gleicher Aufdruck) und gleicher Baugröße ersetzen.

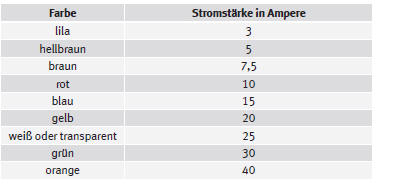

Farbkennzeichnung der Sicherungen unter der Instrumententafel
Sicherungskasten unter der Instrumententafel öffnen und schließen
● Öffnen: Verriegelungshebel Abb. 142 1 drücken, bis sich die Abdeckung
öffnen lässt.
● Abdeckung nach unten aufklappen.
● Schließen: Abdeckung entgegen der Pfeilrichtung nach oben klappen,
bis diese hörbar in den Verriegelungshebel 1 einrastet.
Sicherungskasten im Motorraum öffnen
● Motorraumklappe öffnen .
● Verriegelungstasten in Pfeilrichtung (schmale Pfeile) drücken, um die
Abdeckung des Sicherungskastens zu entriegeln Abb. 143.
● Abdeckung nach oben abnehmen.
● Zum Einbauen Abdeckung auf den Sicherungskasten legen.
Verriegelungstasten
entgegen der Pfeilrichtung nach unten schieben, bis diese hörbar
einrasten.
VORSICHT
● Die Abdeckungen der Sicherungskästen vorsichtig ausbauen und wieder
richtig einbauen, um Fahrzeugbeschädigungen zu vermeiden.
● Geöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz
und Nässe geschützt werden. Schmutz und Nässe in den Sicherungskästen
können Beschädigungen an der elektrischen Anlage verursachen.
Hinweis
Im Fahrzeug befinden sich noch weitere Sicherungen als in diesem Kapitel angegeben. Diese sollten nur von einem Fachbetrieb gewechselt werden.
Durchgebrannte Sicherungen auswechseln
Abb. 144 Darstellung einer durchgebrannten Sicherung.
Vorbereitungen
● Zündung, das Licht und alle elektrischen Verbraucher ausschalten.
● Entsprechenden Sicherungskasten öffnen.
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen
erkennbar Abb. 144.
Mit einer Taschenlampe auf die Sicherung leuchten. Dadurch kann eine
durchgebrannte Sicherung besser erkannt werden.
Sicherung auswechseln
● Sicherung herausziehen.
● Die durchgebrannte Sicherung durch eine neue Sicherung gleicher Stärke
(gleiche Farbe und gleicher Aufdruck) und gleicher Größe ersetzen .
● Abdeckung wieder einsetzen bzw. Deckel des Sicherungskastens schließen.
VORSICHT
Wenn eine Sicherung durch eine stärkere Sicherung ersetzt wird, können Schäden an anderer Stelle der elektrischen Anlage auftreten.
