Škoda Citigo: Bestandteile des Pannensets. Vorarbeiten zur Benutzung des Pannensets. Reifen abdichten und aufpumpen

Bestandteile des Pannensets

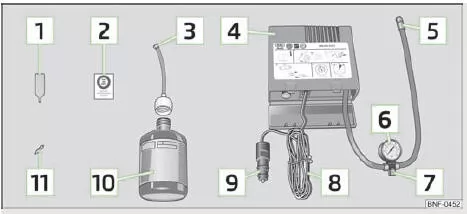

Abb. 113 Bestandteile des Pannensets

Das Pannenset besteht aus folgenden Bestandteilen:

1. Ventileinsatzdreher
2. Aufkleber mit der Geschwindigkeitsangabe "max. 80 km/h" bzw. "max. 50 mph"
3. Einfüllschlauch mit Verschlussstopfen
4. Luftkompressor
5. Reifenfüllschlauch
6. Reifenfülldruckanzeige
7. Luftablassschraube
8. EIN- und AUS-Schalter
9. 12-Volt-Kabelstecker
10. Reifenfüllflasche mit Dichtungsmittel
11. Ersatz-Ventileinsatz

Der Ventileinsatzdreher 1 hat am unteren Ende einen Schlitz, in den der Ventileinsatz passt. Nur so kann der Ventileinsatz aus dem Reifenventil heraus- und wieder hineingedreht werden. Das gilt auch für den Ersatz-Ventileinsatz 11 .

Vorarbeiten zur Benutzung des Pannensets

Vor der Benutzung des Pannensets müssen folgende Vorarbeiten durchgeführt werden:

• Das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr abstellen. Die Stelle sollte möglichst über einen ebenen und festen Untergrund verfügen.
• Alle Mitfahrer aussteigen lassen. Während der Reifenreparatur sollten sich die Mitfahrer nicht auf der Straße aufhalten (stattdessen z. B. hinter den Leitplanken).
• Den Motor abstellen und den Schalthebel in die Neutralstellung bzw. den Wählhebel des automatischen Getriebes in die P-Stellung stellen.
• Die Handbremse fest anziehen.
• Prüfen, ob die Reparatur mithilfe des Pannensets erfolgen kann " Seite 134, Pannenset
• Das Pannenset aus dem Gepäckraum nehmen.
• Den Aufkleber 2 " Abb. 113 auf die Schalttafel im Sichtfeld des Fahrers kleben.
• Den Fremdkörper, z. B. Schraube oder Nagel, nicht aus dem Reifen entnehmen.
• Die Ventilkappe abschrauben.
• Mithilfe des Ventileinsatzdrehers 1 den Ventileinsatz herausschrauben und auf einen sauberen Untergrund (Lappen, Papier u. Ä.) legen.

Reifen abdichten und aufpumpen

Reifen abdichten

• Die Reifenfüllflasche 10 " Abb. 113 einige Male kräftig hin und her schütteln.
• Den Einfüllschlauch 3 fest im Uhrzeigersinn auf die Reifenfüllflasche 10 schrauben. Die Folie am Verschluss wird automatisch durchstoßen.
• Den Verschlussstopfen vom Einfüllschlauch 3 entfernen und das offene Ende ganz auf das Reifenventil stecken.
• Die Flasche 10 mit dem Boden nach oben halten und das gesamte Dichtungsmittel der Reifenfüllflasche in den Reifen füllen.
• Die leere Reifenfüllflasche vom Ventil abnehmen.
• Den Ventileinsatz mit dem Ventileinsatzdreher 1 wieder in das Reifenventil schrauben.

Reifen aufpumpen

• Den Reifenfüllschlauch 5 " Abb. 113 des Luftkompressors fest auf das Reifenventil schrauben.
• Prüfen, ob die Luftablassschraube 7 zugedreht ist.
• Den Motor starten und laufen lassen.
• Den Stecker 9 in die 12-Volt-Steckdose stecken.
• Den Luftkompressor mit dem EIN- und AUS-Schalter 8 einschalten.
• Den Luftkompressor so lange laufen lassen, bis 2,0-2,5 bar erreicht sind. Maximale Laufzeit 8 Minuten
• Den Luftkompressor ausschalten.
• Wenn der Luftdruck von 2,0-2,5 bar nicht erreicht werden kann, den Reifenfüllschlauch 5 vom Reifenventil abschrauben.
• Mit dem Fahrzeug etwa 10 Meter vor- oder zurückfahren, damit sich das Dichtungsmittel im Reifen "verteilen" kann.
• Den Reifenfüllschlauch 5 erneut fest auf das Reifenventil schrauben und den Aufpumpvorgang wiederholen.
• Wenn auch jetzt nicht der erforderliche Reifenfülldruck erreicht wird, ist der Reifen zu stark beschädigt. Der Reifen lässt sich mit dem Pannenset nicht abdichten
• Den Luftkompressor ausschalten.
• Den Reifenfüllschlauch 5 vom Reifenventil abschrauben.

Wenn ein Reifenfülldruck von 2,0-2,5 bar erreicht wurde, kann die Fahrt mit max.

80 km/h bzw. 50 mph fortgesetzt werden.

Den Reifenfülldruck nach 10 Minuten Fahrt prüfen

ACHTUNG

• Der Reifenfüllschlauch und der Luftkompressor können beim Aufpumpen heiß werden - Verletzungsgefahr!
• Den heißen Reifenfüllschlauch und heißen Luftkompressor nicht auf brennbare Materialien ablegen - Brandgefahr!
• Wenn sich der Reifen nicht auf mindestens 2,0 bar aufpumpen lässt, ist die Beschädigung zu groß. Das Dichtungsmittel ist nicht in der Lage, den Reifen abzudichten. Nicht weiterfahren. Fachmännische Hilfe in Anspruch nehmen!

VORSICHT

Den Luftkompressor nach spätestens 8 Minuten Laufzeit ausschalten - Überhitzungsgefahr! Vor dem erneuten Einschalten den Luftkompressor einige Minuten abkühlen lassen.

Kontrolle nach 10 Minuten Fahrt

Den Reifenfülldruck nach 10 Minuten Fahrt prüfen! Ist der Reifenfülldruck 1,3 bar und geringer:

• Nicht weiterfahren! Der Reifen lässt sich mit dem Pannenset nicht ausreichend abdichten.
• Fachmännische Hilfe in Anspruch nehmen.

Ist der Reifenfülldruck 1,3 bar und höher:

• Den Reifenfülldruck wieder auf den richtigen Wert (siehe Innenseite der Tankklappe) korrigieren.
• Die Fahrt vorsichtig zum nächsten Fachbetrieb mit max. 80 km/h bzw. 50 mph fortsetzen.
