Peugeot 107: Aus- und Einbau einer Sicherung
Vor dem Austausch einer Sicherung muss die Störungsursache ermittelt und behoben werden.
- Benutzen Sie die Zange A , die sich im Sicherungskasten im Motorraum befindet.
Ersetzen Sie eine defekte Sicherung immer durch eine Sicherung der gleichen Stärke (gleiche Farbe).
in Ordnung
defekt
Zange A
Sicherungskästen neben dem Kombiinstrument
Sicherungskästen neben dem Kombiinstrument
Sie befinden sich auf beiden Seiten des Kombiinstruments unter der Verkleidung.
- Entriegeln Sie ggf. das Lenkrad mit Hilfe des Schlüssels.
- Drehen Sie das Lenkrad nach links und drehen Sie die Schraube B heraus.
- Drehen Sie das Lenkrad nach rechts und drehen Sie die Schraube C heraus.
- Drehen Sie die Schraube D hinter dem Drehzahlmesser teilweise heraus.
- Heben Sie die Verkleidung des Kombiinstruments und wenn nötig des Drehzahlmessers an, um an die Sicherungen links und rechts zu gelangen.

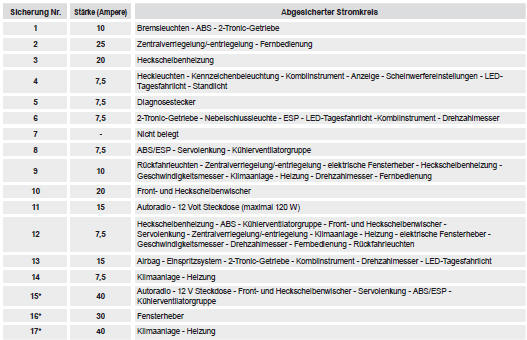

* Sicherungen hinter dem Kombiinstrument. Zum Auswechseln wenden Sie sich bitte an das PEUGEOT-Händlernetz oder eine qualifizierte Werkstatt.
Austausch der Sicherungen
Die Sicherungskästen befinden sich unter der Verkleidung des Kombiinstruments
und neben der
Batterie im Motorraum. ...
Sicherungskasten im
Motorraum
Sicherungskasten im
Motorraum
Lösen Sie den Deckel durch Drücken der
rechten Seite der Arretierung E, um an die
Sicherungen zu gelangen.
Die Zange A und die Ersatzsicherungen B ...
