Škoda Citigo: Rückleuchte

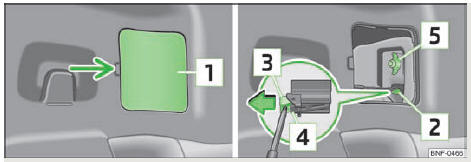

Abb. 124 Rückleuchte ausbauen

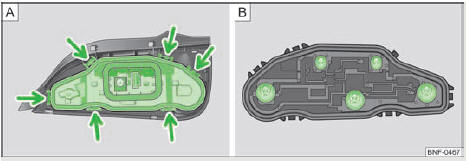

Abb. 125 Rückleuchte: Glühlampen wechseln
Die Sitzlehne der Rücksitzbank vorklappen, um die Abdeckung der Rückleuchte besser zu erreichen " Seite 42, Sitzlehne der Rücksitzbank vorklappen.
Rückleuchte aus- und einbauen
- Die Gepäckraumklappe öffnen und die Gepäckraumabdeckung ausbauen
- Die Abdeckung 1 " Abb. 124 abhebeln, unter die Unterkante der Verriegelung 3 den Schraubendreher " Seite 129, Bordwerkzeug einschieben und die Verriegelung am Stecker 2 in Pfeilrichtung ziehen.
- Die Verrastung 4 drücken und den Stecker 2 abziehen.
- Mit einer Hand die Rückleuchte festhalten und mit der anderen Hand die Kunststoffmutter 5 abschrauben.
- Die Rückleuchte vorsichtig aus der Karosserie herausnehmen und auf eine saubere, glatte Fläche ablegen.
- Den Lampenhalter an den Verriegelungslaschen (Pfeile) entriegeln " Abb.
125 -
und den Lampenhalter aus der
Rückleuchte herausnehmen. - Zum erneuten Einbau den Lampenhalter zuerst in die Rückleuchte
einsetzen.
Die Verrieglungslaschen (Pfeile) müssen hörbar einrasten.
- Die Rückleuchte vorsichtig in die Öffnung der Karosserie einsetzen.
- Mit einer Hand die Rückleuchte festhalten und mit der anderen Hand die Kunststoffmutter 5 aufschrauben und festziehen.
- Den Stecker 2 auf den Lampenhalter stecken und die Verriegelung in Richtung Rückleuchte drücken.
- Die Abdeckung 1 zurückklappen, die Gepäckraumabdeckung einbauen und die Gepäckraumklappe schließen.
Die Sitzlehne der Rücksitzbank zurückklappen.
Glühlampen in der Rückleuchte wechseln
- Die defekte Glühlampe in die Fassung drücken, entgegen dem Uhrzeigersinn
drehen und herausnehmen " Abb. 125 -
. - Eine neue Glühlampe in die Fassung drücken und bis zum Anschlag im Uhrzeigersinn drehen.
